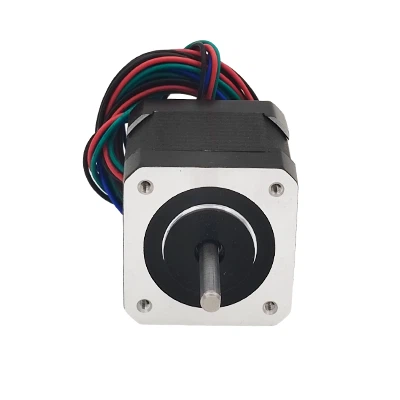

NEMA 17 Bipolaire 1,8 graden 0.45 Nm 2A 2,6 V 42x42x39 mm 4-draads stappenmotor
video
NEMA 17 Bipolaire 1,8 graden 0.45 Nm 2A 2,6 V 42x42x39 mm 4-draads stappenmotor

NEMA 17 Bipolaire 1,8 graden 0.45 Nm 2A 2,6 V 42x42x39 mm 4-draads stappenmotor

Artikelnummer fabrikant:42H039H-2004-049
Framemaat: 42x42 mm
Motortype: bipolaire stappenmotor
Houdmoment: 4,5 kgf.cm
Nominale stroom/fase: 2.0 A
Nominale spanning: 2,6 V
Connector: M20
Veel voorkomende toepassing: 3D-printer, CNC-machines, textielmachines, enz

Aanvraag sturen
42H039H-2004-049-DATASHEET
  • Snelle levering
  • Kwaliteitsverzekering
  • Customization AvailableMaatwerk beschikbaar
product Introductie

Algemene specificatie

Nauwkeurigheid staphoek

±5%

Nauwkeurigheid van de weerstand

±10%

Nauwkeurigheid van de inductie

±20%

Temperatuurstijging

Maximaal 80K.

Omgevingstemperatuur

-20 graad ~+50 graad

Isolatieweerstand

100MΩmin. bij 500VDC

Diëlektrische sterkte

Eén minuut bij 500VAC∙5mA Max.

Radiale speling van de as

0.06Max.@450g

Axiale speling op de as

0.08Max.@450g



Elektrische specificatie

Modelnummer 42H039H-2004-049
Motortype Bipolair
Stap Hoek 1,8 graad ±5%
Aantal fase 2
Houdkoppel 4,5 kgf.cm
Nominale stroom/fase 2.0 A (piekwaarde)
Nominale spanning 2.6 V
Fase weerstand 1,3 Ω ± 10% (20 graden)
Fase-inductie 2,6 mH±20% (1 kHz 1V RMS)
Rotortraagheid 54 g.cm²



Fysieke specificatie

Kadergrootte 42x42 mm
Lichaamslengte 39 mm
Asdiameter Φ5 mm
Lengte vooras 23 mm
D-cut schachtlengte 21 mm
Aantal lood 4
Voorspronglengte 1000 mm
Draadmeter AWG24
Gewicht 0.28 kg



Verbinding

A

B

C

D

Zwart

Rood

Groente

Blauw



FAQ

Vraag: Hebben Nema 17-stappenmotoren koeling of koellichamen nodig?

A: In de meeste gevallen hebben Nema 17-stappenmotoren geen extra koeling of koellichamen nodig. Dergelijke maatregelen kunnen echter essentieel worden in situaties waarin de motor gedurende langere perioden continu op of dichtbij zijn maximale stroomafgifte werkt. Het is raadzaam om bij deze bepaling rekening te houden met de specifieke toepassingsvereisten en de thermische eigenschappen van de motor.



Vraag: Hoe bereken je de snelheid van een Nema 17 stappenmotor?

A: Om de snelheid van een Nema 17-stappenmotor te berekenen, moet u rekening houden met de staphoek en de pulsfrequentie (stapfrequentie) die door de bestuurder wordt geleverd. De staphoek voor de meeste Nema 17-motoren is doorgaans 1,8 graden per stap, wat resulteert in 200 stappen per omwenteling. Door de staphoek te vermenigvuldigen met de stapfrequentie in stappen per seconde, kunt u het toerental van de motor in omwentelingen per seconde (RPS) of RPM (omwentelingen per minuut) bepalen.



Vraag: Wat is het maximale temperatuurbereik voor Nema 17 stappenmotoren?

A: Het bereik van de bedrijfstemperatuur kan variëren tussen verschillende Nema 17-motoren, maar ze werken doorgaans binnen een bereik van -20 graden tot 50 graden (-4 graden F tot 122 graden F).



Vraag: Kunnen Nema 17-stappenmotoren worden gebruikt voor hogesnelheidstoepassingen?

A: Nema 17 stappenmotoren zijn geschikt voor toepassingen met gemiddelde snelheid, maar zijn mogelijk niet ideaal voor toepassingen met hoge snelheid. Hun lagere traagheid en koppel van de rotor in vergelijking met grotere motoren kan hun vermogen om hoge snelheden te handhaven beperken. In dergelijke gevallen wordt vaak de voorkeur gegeven aan grotere Nema-maten met hogere koppelwaarden voor veeleisende hogesnelheidseisen.
