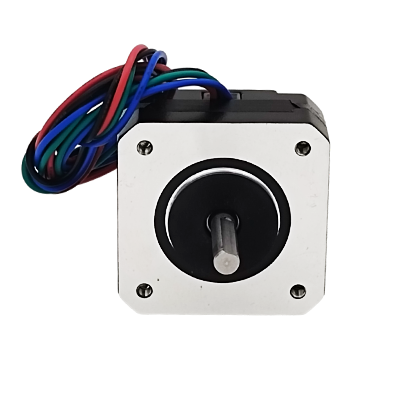

NEMA 17 Bipolaire 1,8 graden 0.15 Nm 1A 3,7 V 42x42x20,5 mm 4-draads stappenmotor

NEMA 17 Bipolaire 1,8 graden 0.15 Nm 1A 3,7 V 42x42x20,5 mm 4-draads stappenmotor

Artikelnummer fabrikant:42H021H-1004-009
Framemaat: 42x42 mm
Motortype: bipolaire stappenmotor
Houdmoment: 1,5 kgf.cm
Nominale stroom/fase: 1.0 A
Nominale spanning: 3,7 V
Veel voorkomende toepassing: 3D-printer, CNC-machines, textielmachines, enz

Aanvraag sturen
42H021H-1004-009 GEGEVENSBLAD
  • Snelle levering
  • Kwaliteitsverzekering
  • Customization AvailableMaatwerk beschikbaar
product Introductie

Algemene specificatie

Nauwkeurigheid staphoek

±5%

Nauwkeurigheid van de weerstand

±10%

Nauwkeurigheid van de inductie

±20%

Temperatuurstijging

Maximaal 80K.

Omgevingstemperatuur

-20 graad ~+50 graad

Isolatieweerstand

100MΩmin. bij 500VDC

Diëlektrische sterkte

Eén minuut bij 500VAC∙5mA Max.

Radiale speling van de as

0.06Max.@450g

Axiale speling op de as

0.08Max.@450g



Elektrische specificatie

Modelnummer 42H021H-1004-009
Motortype Bipolair
Stap Hoek 1,8 graad ±5%
Aantal fase 2
Houdkoppel 1,5 kgf.cm
Nominale stroom/fase 1.0 A (piekwaarde)
Nominale spanning 3.7 V
Fase weerstand 3,7 Ω ± 10% (20 graden)
Fase-inductie 4,5 mH±20% (1 kHz 1V RMS)
Rotortraagheid 22 g.cm²



Fysieke specificatie

Kadergrootte 42x42 mm
Lichaamslengte 20,5 mm
Asdiameter Φ5 mm
Lengte vooras 20 mm
D-cut schachtlengte 16,5 mm
Aantal lood 4
Voorspronglengte 400 mm
Draadmeter AWG24
Gewicht 0.15 kg



Verbinding

A

B

C

D

Zwart

Rood

Groente

Blauw



FAQ

Vraag: Wat is een Nema 17 stappenmotor?

A: De Nema 17 stappenmotor is een type stappenmotor die de NEMA-norm (National Electrical Manufacturers Association) volgt wat betreft afmetingen en montage. Het heeft een framegrootte van 1,7 x 1,7 inch (43,2 x 43,2 mm).



Vraag: Wat is het verschil tussen een Nema 17 stappenmotor en andere Nema-formaten, zoals Nema 23 of Nema 34?

A: Het belangrijkste verschil ligt in de fysieke grootte en het koppel. Nema 17 stappenmotoren hebben een compacte framegrootte van 1,7 x 1,7 inch, terwijl Nema 23 en Nema 34 grotere afmetingen hebben. Nema 23 biedt een balans tussen grootte en koppel, en Nema 34 is nog groter en biedt hogere koppelmogelijkheden. Nema 17 is geschikt voor toepassingen met matige koppelvereisten, terwijl Nema 23 en 34 de voorkeur hebben voor toepassingen met een hoog koppel.



Vraag: Hoe presteert uw fabriek op het gebied van kwaliteitscontrole?

A: Kwaliteit is de prioriteit. Wij hechten altijd veel belang aan kwaliteitscontrole vanaf het begin tot het einde van de productie. Elk product wordt zorgvuldig getest voordat het wordt verpakt voor verzending.



Vraag: Is het voor ons mogelijk om uw fabriek te bezichtigen voordat we onze bestelling bevestigen?

A: Uiteraard regelen wij graag een fabrieksbezoek voor u. Hierdoor kunt u niet alleen vertrouwd raken met onze activiteiten, maar kunt u ook een solide basis leggen voor onze zakelijke relatie.







Populaire tags: nema 17 bipolaire 1.8deg 0.15nm 1a 3.7v 42x42x20.5mm 4-draads stappenmotor, China nema 17 bipolaire 1.8deg 0.15nm 1a 3.7v 42x42x20.5mm 4-draads stappenmotor fabrikanten, leveranciers, fabriek
