Wat is een hybride stappenmotor

Ahybride stappenmotor, zoals de naam al doet vermoeden, is een hybride tussen twee bestaande typen stappenmotoren: de stappenmotor met variabele reluctantie (VR) en de stappenmotor met permanente magneet (PM). Naarmate de technologie vordert, neemt de behoefte aan precisie en aanpassingsvermogen toe, waardoor de hybride stappenmotor een belangrijk aandachtspunt van innovatie wordt. In deze blog introduceren we de hybride stappenmotoren vanuit verschillende aspecten, waaronder hun unieke structuur, werkingsprincipes, voordelen en toepassingen.

I Hybride stappenmotorstructuur

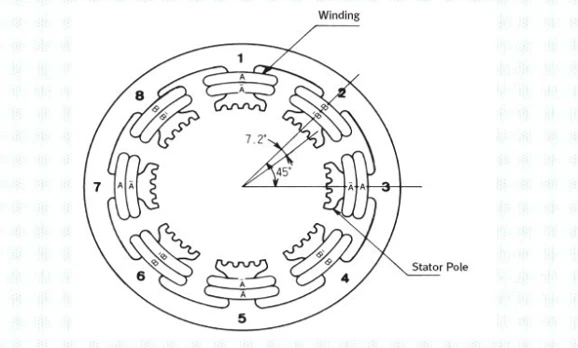

De hybride stappenmotor heeft een uniek ontwerp dat de beste eigenschappen van verschillende typen stappenmotoren combineert. In de kern bestaat het uit twee hoofdcomponenten: de stator en de rotor. De stator, gemaakt van gelamineerd ferromagnetisch materiaal, omringt de rotor en is voorzien van getande polen die in een radiaal patroon zijn gerangschikt. Deze polen zijn omwikkeld met statorwikkelingen en vormen het kritische magnetische veld dat nodig is voor de werking van de motor.

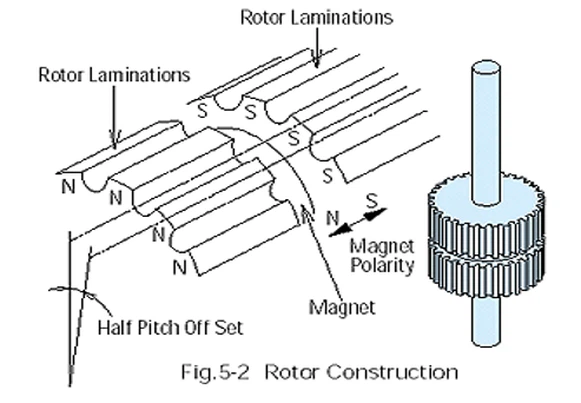

Aan de andere kant is de rotor, die in het midden van de motor is geplaatst, uitgerust met een permanente magneet en een eigen stel tanden. Deze magneet werkt tijdens bedrijf samen met het magnetische veld van de stator, waardoor de efficiëntie en precisie van de motor worden verbeterd. Deze ingenieuze mix van variabele weerstand en permanente magneetprincipes in de structuur van de hybride stappenmotor resulteert in een krachtig en aanpasbaar elektromechanisch apparaat, waardoor het een voorkeurskeuze is voor toepassingen die nauwkeurigheid en veelzijdigheid vereisen.

II Hybride stappenmotor werkingsprincipe

Het werkingsprincipe van een hybride stappenmotor impliceert een harmonieus samenspel van magnetische krachten. Wanneer de motor in werking is, worden de statorwikkelingen opeenvolgend bekrachtigd, waardoor een magnetisch veld ontstaat dat de tanden van de rotor aantrekt. Dit proces volgt het variabele weerstandsprincipe en zorgt voor een nauwkeurige beweging en positionering.

Tegelijkertijd draagt ​​de rotor, bewapend met een permanente magneet, bij aan het houdkoppel. Dit houdkoppel voorkomt onbedoelde verschuivingen wanneer de motor stilstaat, waardoor de werking ervan stabieler wordt. De delicate dans tussen variabele weerstand en permanente magneetprincipes definieert de werkingsessentie van een hybride stappenmotor, waardoor het een betrouwbaar en nauwkeurig hulpmiddel wordt bij het omzetten van elektrische pulsen in gecontroleerde mechanische bewegingen.

III Hybride stappenmotorvoordelen

De hybride stappenmotor onderscheidt zich door zijn talrijke voordelen in de wereld van elektromechanische systemen.

Een belangrijk voordeel van hybride stappenmotoren is hun vermogen om hoge resolutie te bieden in bewegingscontrolesystemen. Deze motoren hebben een fijnere stapresolutie vergeleken met traditionele stappenmotoren, waardoor nauwkeurige positionering en vloeiendere bewegingen mogelijk zijn. Dit kenmerk is vooral cruciaal in toepassingen zoals 3D-printen, CNC-bewerkingen en robotica, waar nauwkeurigheid en precisie van het grootste belang zijn.

Qua koppel bieden hybride stappenmotoren een uitstekende balans tussen houdkoppel en stapresolutie. Het hybride ontwerp, dat de beste aspecten van stappenmotoren met variabele reluctantie en permanente magneet combineert, draagt ​​bij aan deze verbeterde koppelprestaties. Dit maakt ze geschikt voor toepassingen die zowel een hoog koppel als nauwkeurige regeling vereisen, zoals in de robotica waar de motor zijn positie moet behouden tegen externe krachten.

De eenvoud van de structuur van de hybride stappenmotor is een ander opmerkelijk voordeel. Met een kleiner aantal onderdelen en een eenvoudig ontwerp zijn deze motoren niet alleen eenvoudiger te vervaardigen, maar doorgaans ook betrouwbaarder en duurzamer. De eenvoud van hun constructie maakt hybride stappenmotoren een kosteneffectieve keuze, omdat ze minder onderhoud vergen en minder gevoelig zijn voor mechanische storingen.

Bovendien vertonen hybride stappenmotoren een laag energieverbruik, waardoor ze energiezuinig en milieuvriendelijk zijn. De ontwerpkenmerken van deze motoren dragen bij aan verminderde vermogensverliezen en warmteontwikkeling, wat resulteert in een efficiënter gebruik van elektrische energie. Dit kenmerk is vooral belangrijk in toepassingen waarbij energie-efficiëntie een prioriteit is, zoals apparaten op batterijen, draagbare elektronica en andere toepassingen met strenge vermogensbeperkingen.

SIT levert een breed scala aan maten hybride stappenmotoren, van de kleinsteNEMA 6 hybride stappenmotornaar degrootste NEMA34 hybride stappenmotor. Vertel ons gewoon uw wensen voor de motoren, en onze ingenieur zal proberen de beste oplossing voor uw toepassing te vinden.
